Numériseur stationnaire QB30

Stationary Scanner QB30

Ce numériseur compact et stationnaire (connexion USB ou RS-232C) lit rapidement les codes 1D et 2D. Ses principales applications sont les lignes de convoyage dans les secteurs de la fabrication et de l’entreposage. Il est également utilisé dans les secteurs de la santé, de la pharmacie, des événements et des divertissements, ainsi que dans le commerce de détail.

Principaux avantages

Faible encombrement

Le QB30 ne pèse pas plus de 5,3 onces. Son boîtier compact et son objectif à grand angle lui permettent d’être installé dans des espaces réduits, à proximité de ses cibles de numérisation. Il est parfait pour être monté à l’intérieur de kiosques ou dans des endroits où l’espace est limité.

Robuste et durable

Fonctionne de manière fiable à des températures allant de -20 à 50 °C (-4 à 122 °F) avec une résistance aux chocs éprouvée (IP54).

Numérisation par lots de plusieurs codes

Le QB30 peut numériser jusqu’à huit codes de deux types différents à la fois, ce qui augmente considérablement la productivité.

Numérisation rapide et sans souci

Numérise les codes jusqu’à 800 mm par seconde. Avertit l’utilisateur en cas de confirmation et/ou d’erreur par LED (bleu, vert, rouge) et signal sonore (trois tonalités et volumes).

Clé magique pratique

Une clé magique permet un contrôle simple de la fonction « Numérisation On/Off ». Sur le modèle USB, elle permet également de changer d’interface.

Réduire la charge de l’hôte

Vous pouvez modifier les données avec « ADF Script », un langage de programmation simple pour l’extraction, l’ajout, le tri ainsi que d’autres fonctions d’édition courantes.

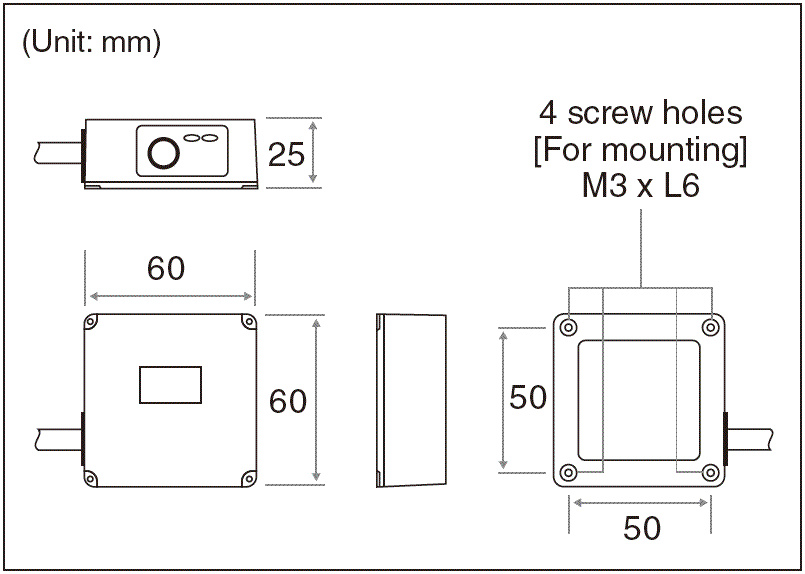

Dimensions

qb30 dimensions

Spécifications

Numéro de modèleQB30-SRQB30-SU
Modèle RS-232CModèle USB

Lecteur

Codes 2D lisiblesQR code, micro QR code, SQRC, iQR, PDF417, micro PDF417, Maxi code, DataMatrix (ECC200), Aztec, GS1 Composite (EAN.UCC Composite)
Codes-barres 1D lisiblesEAN-13/-8 (JAN-13/-8), UPC-A/-E, UPC/EAN (ajout extension), Interleaved 2 of 5 (ITF), CODABAR (NW-7), CODE39, CODE93, CODE128, GS1-128, GS 1 DataBar (RSS)
Résolution minimum des codes 2D0,20 mm
Résolution minimum des codes-barres 1D0,15 mm
Position de référence de lecture40 mm
Portée de lecture (1)62 x 39 mm
Taux de déplacement de l'étiquette (2)800 mm/s
ÉclairageLED blanche
Confirmation de lectureLED (bleue, verte et rouge) et signal sonore (trois niveaux de contrôle du volume et de la tonalité)

Communication

ConnecteurDB 15 broches femelle (3)USB
Longueur du câble0,5 m2 m

Entrée/Sortie externe

EntréeRéinitialisation du déclenchement
SortieLecture OK/NOK, Contraste OK/NOK Signal de sync. de luminosité extérieure

Alimentation

Tension nominale5 V
Alimentation électriqueFournie par l'équipement en amont

Environnement de fonctionnement

Indice IPIP54
Température de fonctionnement-20 à 50 °C

Caractéristiques physiques

PoidsEnviron 120 gEnviron 150 g

Autres fonctions

Touche de fonctionnement1 touche (touche magique)
Lecture groupée de plusieurs codes8 maximum
Stockage des images10 maximum


(1) Valeur à la position de référence de lecture
(2) Cette valeur de référence est obtenue lorsqu'un QR code de 0,33 mm/Ver5 est scanné à la position de référence de lecture en utilisant un déclencheur extérieur, et peut varier en fonction des conditions d'utilisation réelles.
(3) Lorsque le modèle RS-232C est branché à un appareil externe via le DB9, un câble D15 vers DB9 et un adaptateur AC sont requis.

** Toutes les spécifications sont sujettes à changement sans préavis.

Accessoires optionnels


Communication

CâbleAdaptateur 15 broches mâles vers 9 broches femelles. Alimentation via adaptateur AC (non inclus).CBQ3RS200015901

Alimentation et charge

Adaptateur ACSortie : 5 V DC - 1,5 A Entrée : 100 à 240 V AC ±10 %. Pour le Brésil uniquement.AD2-3005/3000
Adaptateur ACSortie : 5 V DC - 1,5 A Entrée : 100 à 240 V AC ±10 %. Pour les États-Unis, le Canada et le Mexique.AD2-2005/300003

Logiciels


Logiciel

Description
N° de pièce
Pilote de port USB-COM actifPilote de port USB-COMTéléchargement gratuit
Configuration QBLogiciel de configuration pour la série QB30Téléchargement gratuit
QR-kbifLe logiciel d’interface clavier convertit les données du lecteur en données clavierTéléchargement gratuit

Tous les logiciels peuvent être téléchargés sur le site QBdirect de DENSO Wave. Les logiciels et pilotes gratuits peuvent être utilisés immédiatement. D'autres logiciels sont disponibles à titre d'essai. Veuillez contacter DENSO ADC pour vous procurer une licence complète.
