Escáner estacionario QB30

Stationary Scanner QB30

Este escáner compacto y estacionario (conexión USB o RS-232C) lee rápidamente códigos 1D y 2D. Sus aplicaciones principales se encuentran en líneas transportadoras en fabricación y almacenamiento. También sirve para aplicaciones de atención médica, farmacia, eventos y entretenimiento, y entornos de venta al por menor.

Beneficios clave

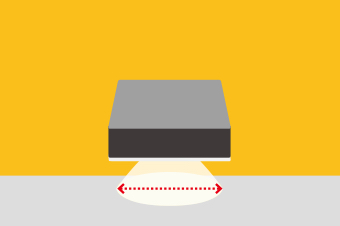

Superficie pequeña

El QB30 pesa menos de 5.3 onzas. Su cuerpo compacto y su lente con gran angular permiten instalarlo en espacios pequeños, cerca de sus objetivos de escaneo. Esto es perfecto para montar dentro de quioscos o donde el espacio es limitado.

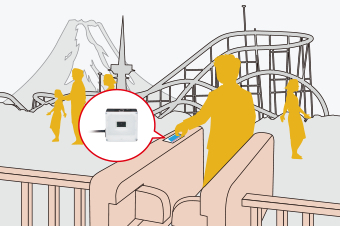

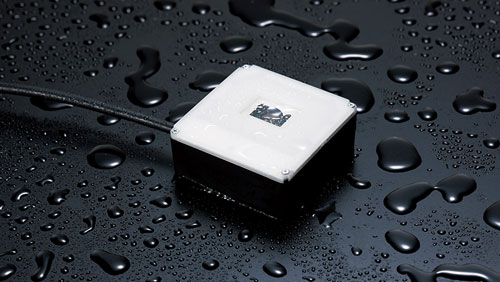

Resistente y duradero

Funciona de manera fiable en temperaturas de -4 a 122ºF (-20 a 50ºC) con resistencia probada al impacto (IP54).

Escaneo en lotes de varios códigos

El QB30 puede escanear hasta ocho códigos de dos tipos diferentes a la vez, aumentando significativamente la productividad.

Escaneo rápido y sin problemas

Escanea códigos de hasta 800 mm por segundo. Alerta al usuario de confirmaciones y/o errores mediante LED (azul, verde, rojo) y zumbador (tres tonos y volúmenes).

Tecla mágica conveniente

Una tecla mágica proporciona un control simple para «Activar/desactivar escaneo». En el modelo USB también permite el cambio de interfaz.

Aligera la carga del administrador

Puede editar datos con «ADF Script», un lenguaje de programación simple para la extracción, adición y clasificación de datos y otras funciones de edición comunes.

Dimensiones

qb30 dimensions

Especificaciones

Número de modeloQB30-SRQB30-SU
Modelo RS-232CModelo USB

Escáner

Códigos 2D legiblesCódigo QR, microcódigo QR, SQRC, iQR, PDF417, micro PDF417, Maxi code, DataMatrix (ECC200), Aztec, GS1 Composite (EAN.UCC Composite)
Códigos de barra 1D legiblesEAN-13/-8 (JAN-13/-8), UPC-A/-E, UPC/EAN (añadir un complemento), Intercalado 2 de 5 (ITF), CODABAR (NW-7), CODE39, CODE93, CODE128, GS1-128, GS 1 DataBar (RSS)
Códigos 2D de resolución mínima0,20 mm
Códigos de barra 1D de resolución mínima0,15 mm
Posición de referencia de escaneado40 mm
Rango de escaneado (1)62 x 39 mm
Índice de movimiento de etiqueta (2)800 mm/s
IluminaciónLED blanco
Confirmación de escaneadoLuz LED (azul, verde y rojo) y sonido (control de tono y volumen en tres pasos)

Comunicación

ConectorPin DB15 hembra (3)USB
Longitud del cable0,5 m2 m

Entrada/salida externa

EntradaRestablecimiento del activador
SalidaEscaneado OK/mal, contraste OK/mal, señal de sincronización de luces externas

Alimentación

Voltaje nominal5 V
Fuente de alimentaciónSuministrada desde el equipo de clasificación mayor

Entorno de funcionamiento

Grado de protección IPIP54
Temperatura de funcionamiento-20 a 50 °C

Características físicas

PesoAproximadamente 120 gAproximadamente 150 g

Funciones adicionales

Botón de funcionamiento1 botón (tecla mágica)
Lectura por lote de varios códigos8 como máximo
Almacenamiento de imágenes10 como máximo


(1) Valor de la posición de referencia de escaneado
(2) Este es el valor de referencia cuando se escanea un código QR con un tamaño de celda de 0,33 mm/Ver5 en la posición de referencia de escaneado usando un activador exterior; este valor está sujeto a cambio en función de las condiciones ambientales reales.
(3) Cuando se conecta el modelo RS-232C a un dispositivo externo usando DB9, se requiere un adaptador de CA y un cable de conversión de D15 a DB9.

**Todas las especificaciones están sujetas a cambios sin previo aviso.

Accesorios Opcionales


Comunicación

CableConvertir macho de 15 pines a hembra de 9 pines. Alimentación del adaptador de CA (no incluido).CBQ3RS200015901

Alimentación y carga

Adaptador de CASalida: CC 5 V - 1,5 A Entrada: 100 a 240 V CA ± 10 %. Solo para Brasil.AD2-3005/3000
Adaptador de CASalida: CC 5 V - 1,5 A Entrada: 100 a 240 V CA ± 10 %. Para los Estados Unidos, Canadá y México.AD2-2005/300003

Software Relacionado


Software

Descripción
Pieza n.°
Active USB-COM Port DriverControlador del puerto USB-COMDescarga gratuita
QB SettingConfiguración del software de la serie de QB30Descarga gratuita
QR-kbifSoftware de interfaz de teclado que convierte entradas del escáner en datos del tecladoDescarga gratuita

Todo el software se puede descargar desde QBDirect de DENSO Wave. El software libre y los controladores se pueden usar inmediatamente. Otros paquetes de software están disponibles como pruebas. Póngase en contacto con DENSO ADC para adquirir una licencia completa.
